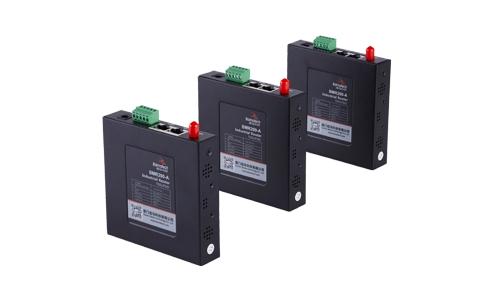

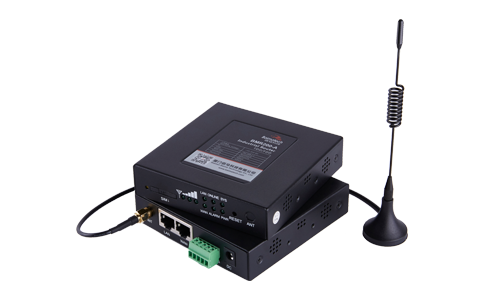

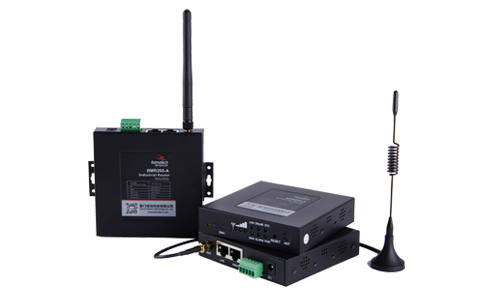

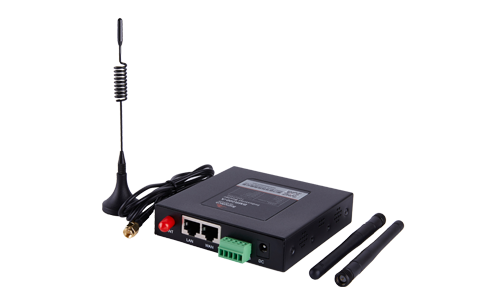

BMR200物聯網照明網關

系列型號：BMR200

佰馬BMR200系列物聯網照明網關，支持網口與串口設備接入，支持4G無線通信，支持以太網遠程通訊，可選配基站定位與GPS定位，具備數據多中心同步傳輸，協助用戶快速打造強大的物聯網照明控制系統。

樣機申請

產品介紹
產品選型
訂購方式
相關下載
相關方案
幫助文檔

物聯網照明網關BMR200

路燈、景觀燈、樓體亮化等智能管理系統，實現多地點的照明項目之間同步聯動，遠程智能管控，展現出震撼的巨幅城市燈光效果，是城市景觀的一道亮麗的風景線。佰馬BMR200系列物聯網照明網關，采用4G全網通無線網絡，Modbus、TCP/UDP、MQTT等網絡傳輸協議，無線網絡接入迅捷、穩定、可靠，協助用戶快速打造強大的物聯網照明控制系統。


應用場景

佰馬BMR200系列物聯網照明網關，實現城市照明數字化、網絡化、智慧化管理能力，主要應用場景包括：城市亮化、景觀照明、市政照明等。使照明管理部門實時掌握照明設施的運行狀態，提高社會效益和經濟效益。

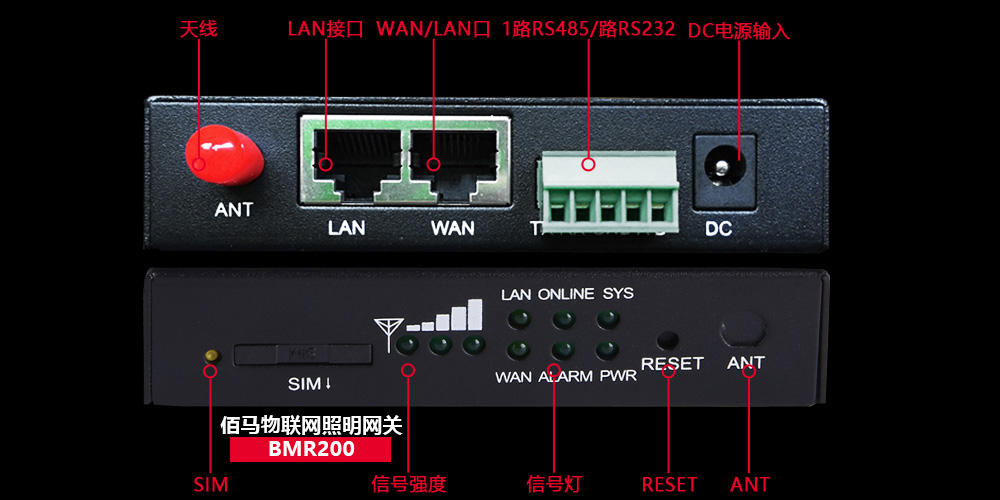

接口完善，應用靈活

標配1路RS485、1路RS232、1路WAN口、1路LAN口。WIFI可選配。據項目需要，WAN口可自定義成LAN口，使BMR200輕松擴充為2個LAN口，項目組網應用更靈活。方便用戶接入電流、電壓、接觸器狀態、功率、功率因數、用電量等監測設備。

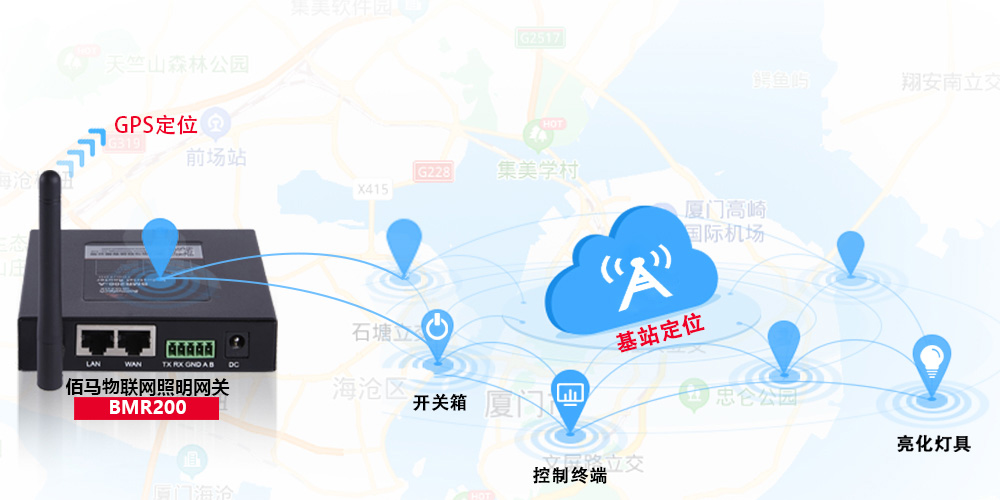

基站定位，協助用戶實現GIS功能

佰馬BMR200系列物聯網照明網關，具有基站定位功能，可選配GPS定位功能，協助物聯網照明系統實現GIS功能，包括：亮化燈具、開關箱、控制終端等設備的地理分布直觀顯示，可進行準確定位，設備管理直觀了然。

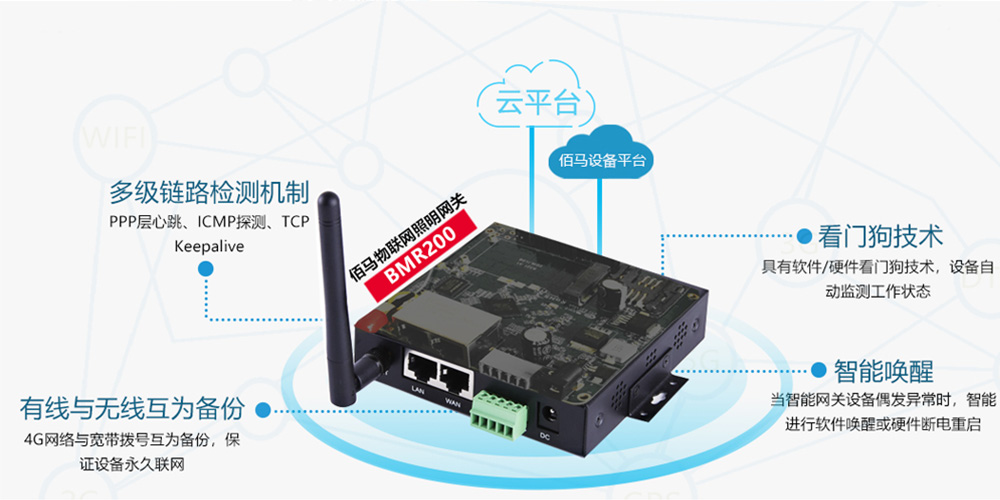

通信穩定可靠，建立堅強的無線通信橋梁

● 具有軟件看門狗與硬件看門狗技術，設備自動監測工作狀態，當智能網關設備偶發異常時，智能進行軟件喚醒或硬件斷電重啟，

將整個設備復位，確保設備實時正常運行。

● 支持PPP層心跳、ICMP探測、TCP Keepalive以及應用層心跳等多級鏈路檢測機制，自動恢復網絡故障，維持無線連接“永久在線”。

● 4G網絡與寬帶撥號互為備份，保證設備永久聯網，是物聯網照明系統組網應用理想之選。


多中心無線通信傳輸，遙信功能輕松實現

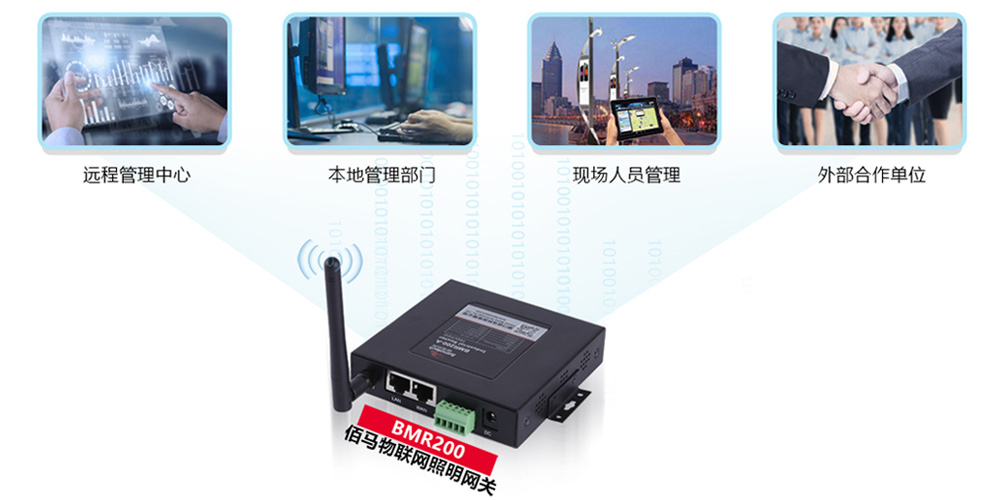

為實現多部門協同管理，現場數據通過佰馬BMR200系列物聯網照明網關，可同時向5個中心同步發送數據，方便現場管理人員、本地管理部門、遠程各級管理部門、外部合作單位同步獲取數據，實現高效管理?？梢栽谙到y(tǒng)設定短信報警手機號碼，系統收到終端的警報馬上向設定的手機發送報警短信。


VPN虛擬專網，數據傳輸安全保障

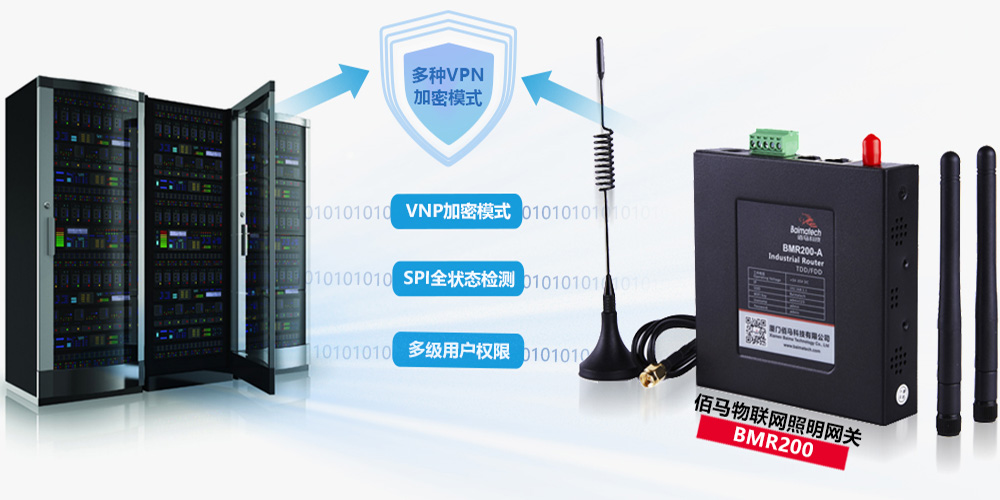

產品支持IPsec VPN、L2TP、PPTP、open VPN 等多種VPN加密模式；支持SPI 全狀態檢測、Secure Shell（SSH）等網絡防火墻功能；支持多級用戶權限，確保市政數據傳輸安全。

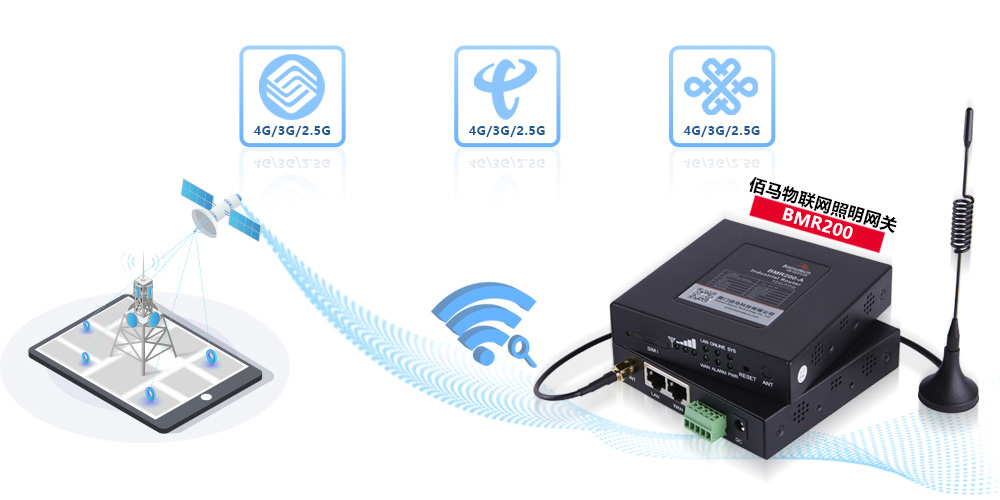

免布線，項目實施快捷高效

佰馬BMR200系列物聯網照明網關，支持4G通信方式，支持以太網遠程通訊方式，覆蓋中國移動、中國電信、聯通等所有運營商網絡。對于現場無法布線的情況，管理平臺通過佰馬BMR200系列物聯網照明網關對節點傳送數據和發送控制指令,免布線，項目實施快捷高效。


工業級設計，無懼惡劣工作環境

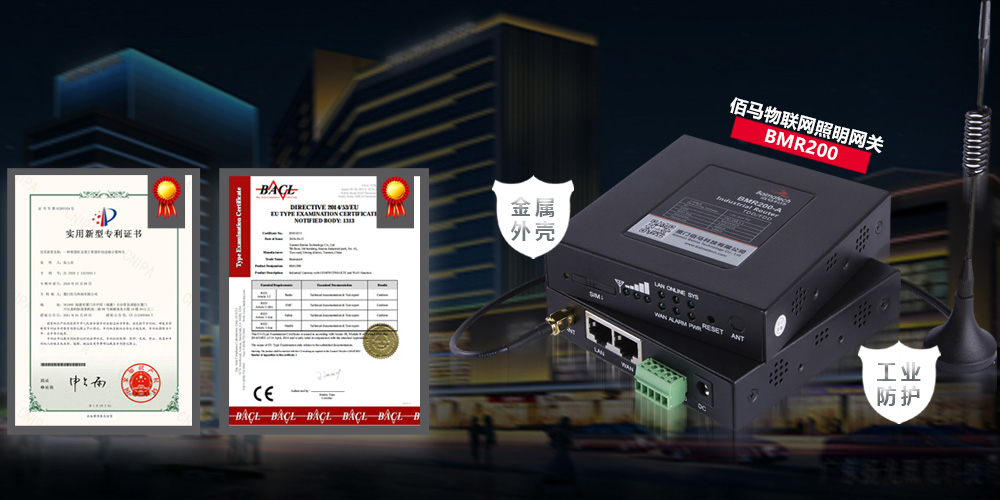

穩定可靠，是市政項目運營的第一目標。佰馬BMR200系列物聯網照明網關，專為惡劣環境下穩定運行而設計，全部器件按工業級標準選型，加厚金屬外殼，具有EMC電磁兼容三級認證、CE認證、耐高低溫（-35℃至75℃），寬壓（5V-35V）等惡劣環境使用測試報告。規范的生產工藝與嚴格的品保體系，讓品質超越客戶期待。

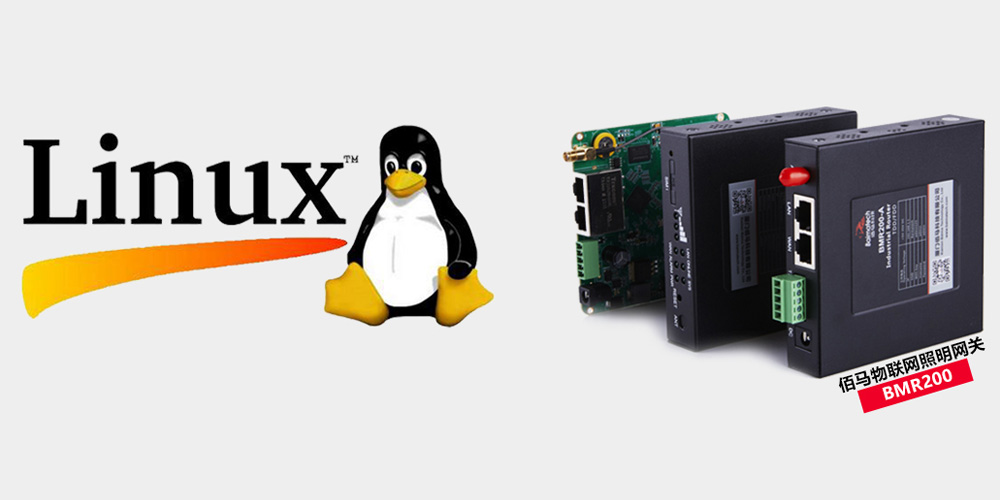

基于linux二次開發，標準易用

客戶可根據項目需求，進行上層應用二次開發，自主開發相關通信協議和功能應用，項目推動更自主可控。


遠程集中控制

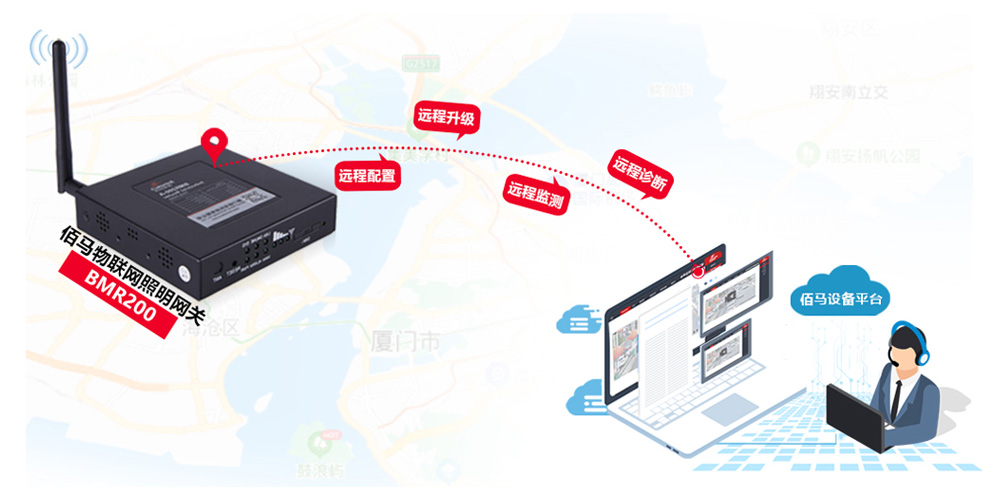

具有網關管理平臺，支持MQTT協議.對大量分布在各地的物聯網關終端進行集中監測、配置、升級、診斷等。極大降低運營方、集成商、設備提供商等各方的維護成本提高管理效率。

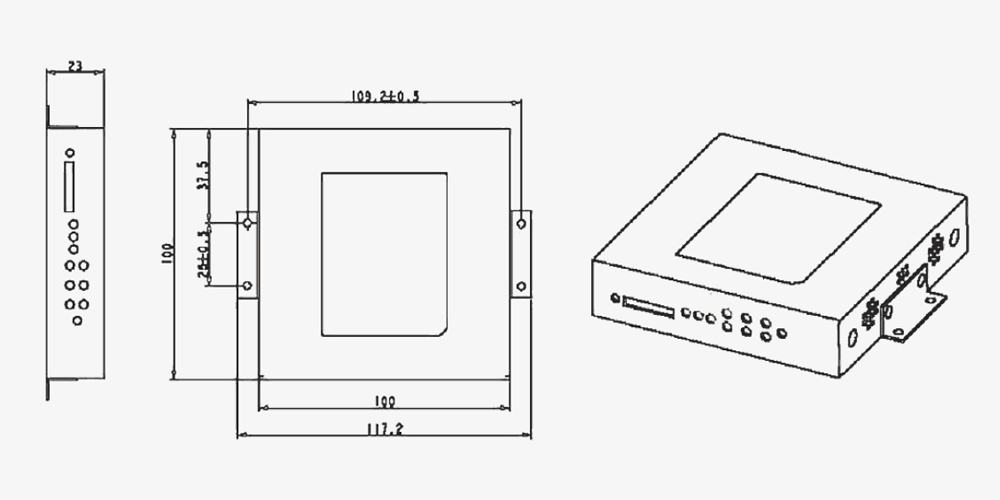

結構尺寸&安裝方式

產品體積小巧，安裝方式有3種可選，包括導軌式、壁掛式、平放式。


產品選型

選購指南
產品類型	無線參數	VPN	WIFI
BMR200--LF LTE/WCDMA ROUTER	支持 FDD-LTE2600/2100/1800/900/800MHz，可選 700/1700/2100MHz 支持 HSPA+/HSDPA/HSUPA/WCDMA/UMTS 900/2100MHz 可選 800/850/1900/2100MHz 支持 EDGE/GPRS/GSM 850/900/1800/1900MHz 支持 GPRS CLASS 10 EDGE CLASS 12	可選	可選
BMR200--A TDD/FDD ROUTER	支持 TD-LTE 2600/2300MHz 支持 FDD-LTE2600/2100/1800/900/800MHz 支持TD-SCDMA、WCDMA、EVDO、CDMA、GPRS	可選	可選

規格參數
類別	名稱	規格	說明
接口	工業串口	2路	串口形式：5PIN 工業端子，3.5mm 間距
			串口類型： RS-232和RS-485
			波特率：1200~115200bps
			數據格式：8 位數據位，1 位停止位，無校驗/奇校驗/偶校驗，無流控
	以太網接口	1個LAN口	10/100M RJ45接口
		1個WAN口	10/100M RJ45接口可復用為LAN口,自適應
	SIM/UIM卡接口	1個	抽屜式，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護
	天線接口	1個	標準SMA陰頭天線接口，特性阻抗50歐
	指示燈	9個	具有系統、電源、在線，LAN,WAN,報警，信號（三個）九個指示燈
電源	標準電源	DC 12V/1.5A	內置電源反相保護和過壓保護
	供電范圍	DC 5V -- 35V
	通信電流	<200mA (12V)
功耗	通訊狀態	<2.16W	12V電源，電流<180mA 5V電源，電流<432mA
	待機狀態	<1.8W	12V電源，電流<150mA 5V電源，電流<55mA
	休眠狀態	<0.24W	12V電源，電流<8mA 5V電源，電流<18mA
安全性	鏈路檢測	PPP 層心跳、ICMP 探測、TCP Keepalive 以及應用層心跳等多級鏈路檢測機制維持無線鏈路，并支持斷線自動重連，保證設備“永久在線”
	內嵌看門狗	支持設備運行自檢技術，支持設備運行故障自恢復
網絡管理	自動拔號	支持設備上電自動撥號
	按需拔號	支持長連接模式，短連接模式
	配置	支持佰馬M2M設備云平臺，遠程配置
	升級方式	利用本地串口或遠程方式進行軟件升級
	日志功能	支持本地或遠程查看輸出日志，方便工程人員查看設備運行狀態
	集中管理	支持佰馬M2M設備云平臺，對分布各地的通信終端進行遠程集中管理
	配置備份	支持配置文件的導入和導出
防護等級	IP30	金屬外殼和系統安全隔離，適合工控現場應用
適用環境	工作溫度范圍	零下35oC -- 75oC
	存儲溫度范圍	零下40oC -- 80oC
	相對濕度范圍	95%無凝結
物理特性	安裝方式	掛耳式
	外形尺寸	100x100x23	不包括天線和安裝件
	重量（克）	320
