BMD200行業版DTU

系列型號：BMD200

4G通信透明傳輸+行業協議傳輸+定制私有協議傳輸，佰馬BMD200行業專用4G通信模塊DTU數傳終端深度契合客戶4G無線通信需求，無縫對接項目應用內置豐富的行業協議，（支持ModbusRTU協議、Modbus/TCP協議等）

樣機申請

產品介紹
產品選型
訂購方式
相關下載
相關方案
幫助文檔

透明傳輸+行業協議傳輸+定制私有協議傳輸

深度契合客戶無線通信需求，無縫對接項目應用

佰馬BMD200行業專用DTU

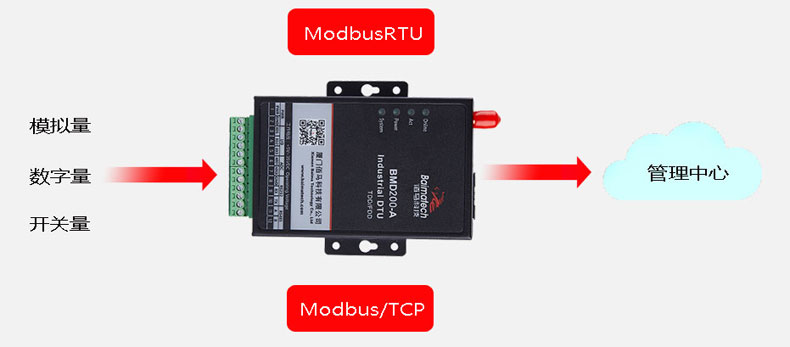

內置豐富行業協議

ModbusRTU協議、Modbus/TCP協議等

根據各行業協議通過RS485接口采集前端智能設備數據，包括采集模擬量數據、數字量數據、開關量數據等。

DTU內置豐富的行業協議

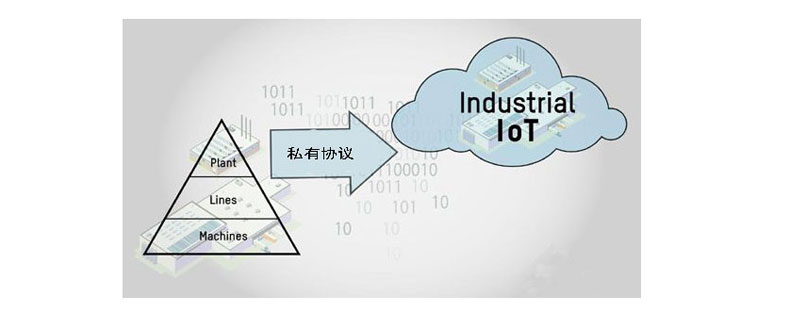

可據客戶項目需要定制私有協議

在原來透傳數據基礎上，定制客戶專有協議包或轉換協議，實現按私有協議上傳業務與管理數據。

DTU定制開發私有協議

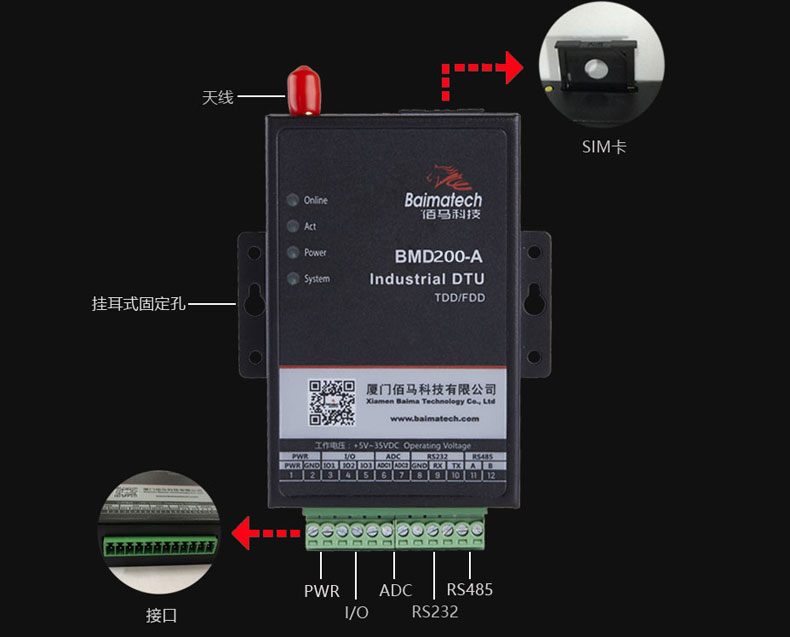

接口豐富，方便聯接各種監測設備

配置I/O、ADC、RS232、RS485等接口，采集模擬、數字或開關量數據，

根據協議上傳數據，項目應用更便捷。

BMD200 DTU接口豐富，方便聯接各種智能設備

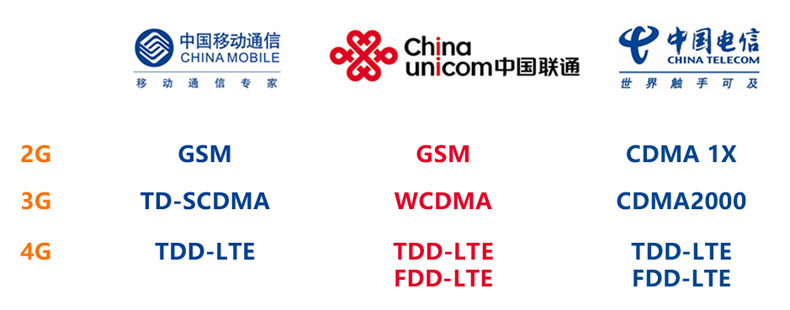

網絡全覆蓋，包括全網通/4G/3G/2.5G

全面覆蓋三大運營商網絡，方便客戶選擇。

BMD200 dtu支持全網通/4G/3G/2.5G

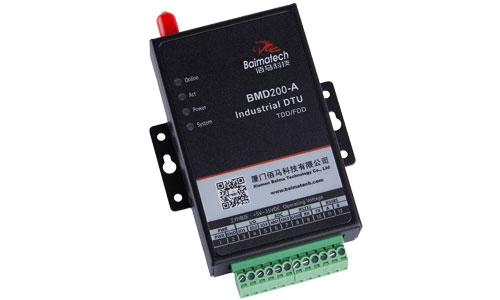

工業級設計，惡劣環境下穩定運行

加厚金屬外殼，堅固耐用；

高EMC電磁兼容，強電磁環境工作穩定；

全部器件按工業級標準選型，與Freescale, NXP等知名品牌合作；

耐高低溫（-35℃至75℃），寬壓（5V-35V），專為惡劣環境下穩定運行而設計；

規范的生產工藝與嚴格的品保體系，讓品質超越客戶期待。

BMD200 DTU采用工業級設計及應用

通信穩定可靠，多重技術保障永久在線

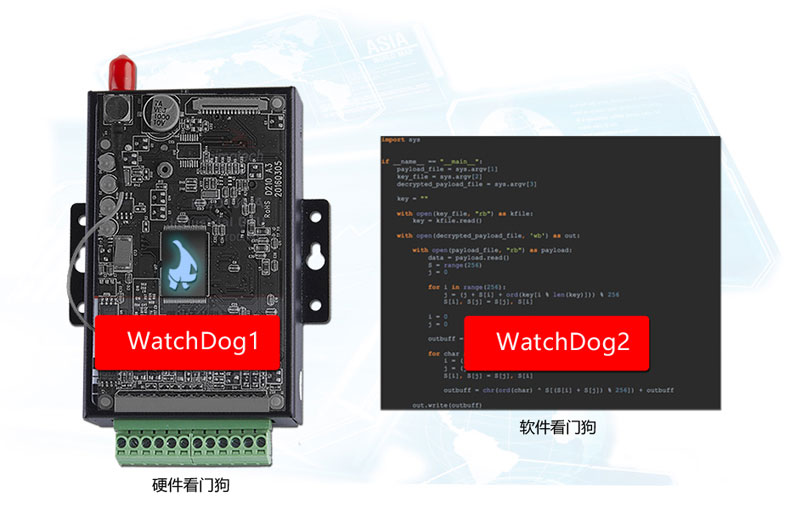

● 具有軟件看門狗與硬件看門狗技術，設備自動監測工作狀態，當M2M設備偶發異常時，智能進行軟件喚醒或硬件斷電重啟，將整個設備復位，確保設備實時正常運行。

● 支持PPP層心跳、ICMP探測、TCP Keepalive以及應用層心跳等多級鏈路檢測機制，自動恢復網絡故障，維持無線連接“永久在線”。

BMD200 DTU通信穩定可靠

支持專網接入，金融級數據安全標準

支持移動運營商的APN專網；

DSC尋址方式支持固定IP地址和域名；

支持獲取移動專網的指定IP；

廣泛適用于稅控，金融、公安等數據安全要求高的行業。

BMD200 DTU金融級數據安全保障

5中心同步傳輸，管理協同更高效

雙數據中心備份、5數據中心同步傳輸，

方便本地管理部門、遠程各級管理部門、外部合作單位同步獲取數據，實現高效管理。

BMD200 DTU多數據中心同步傳輸

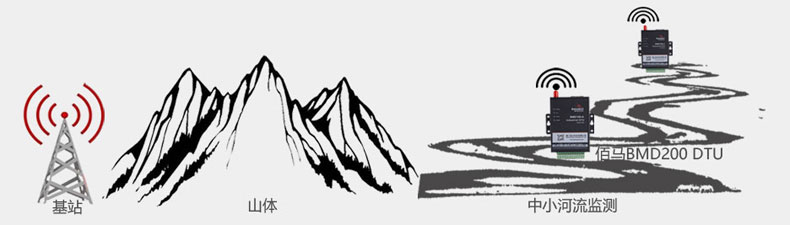

信號強，運營商信號弱時應用優勢明顯

專有阻抗匹配電路設計，增強設備信號搜索能力。標配高增益優質天線，具有更高的信號接收靈敏度。

即使在偏遠山區網絡信號較弱的情況下，仍能正常使用，保障數據傳輸。

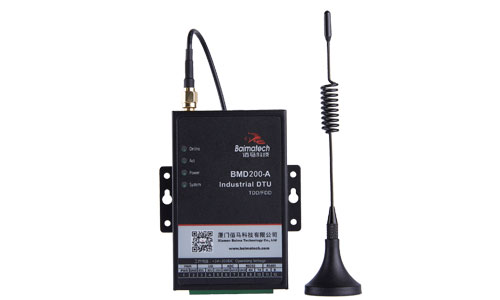

BMD200 DTU標配高增益優質天線

多種供電方式，項目應用更靈活

采用多級休眠和喚醒模式，工作功耗低、待機功耗低、休眠功耗<8mA。

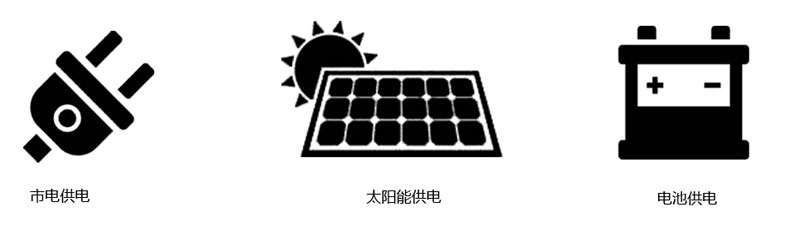

兼容市電供電，太陽能供電，電池供電超低功耗，專為解決取電難而生。

BMD200 DTU的供電功耗

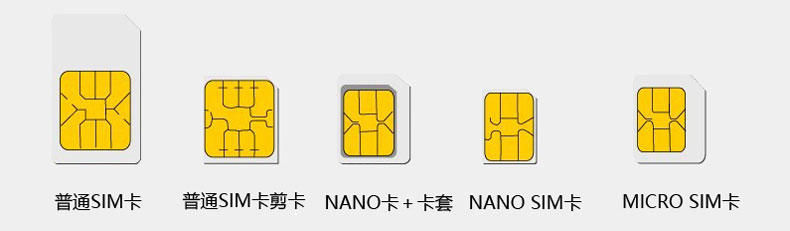

自鎖式卡槽，長久使用不松動

兼容多種SIM卡，包括usim流量卡、APN專網卡和物聯網卡。

BMD200 DTU SIM卡

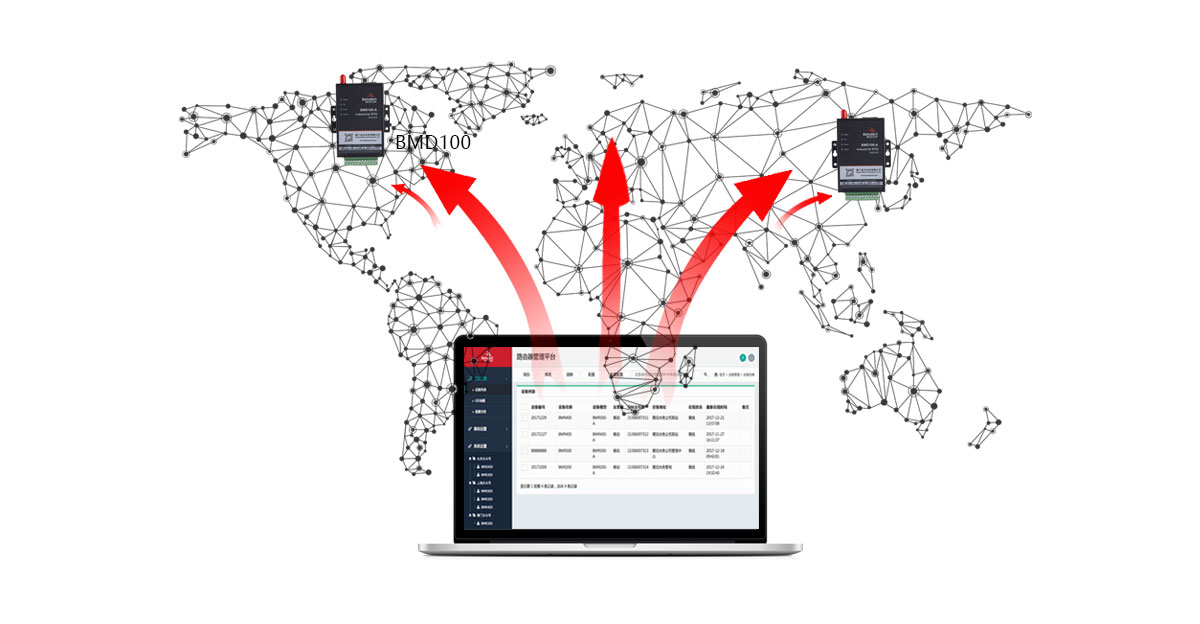

配套管理軟件，實現遠程配置與監測

對大量分布在各地的通信終端進行集中監測、配置、升級、診斷等。

極大降低運營方、集成商、設備提供商等各方的維護成本，提高管理效率。

支持本地配置、升級；支持TCP/IP通道進行遠程配置、升級；

支持SMS方式參數配置。

DTU專用設備管理工具

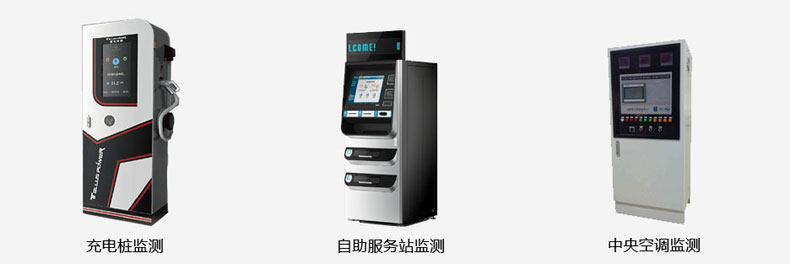

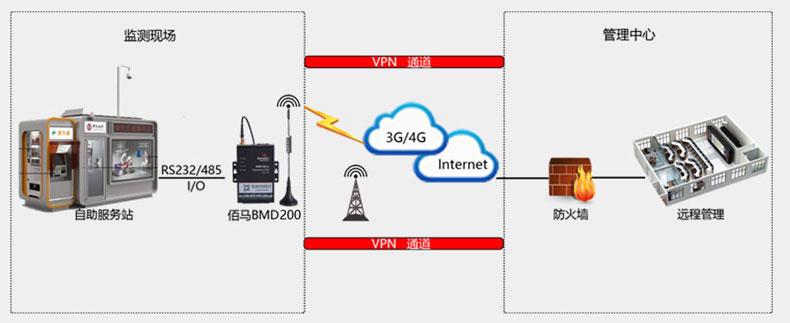

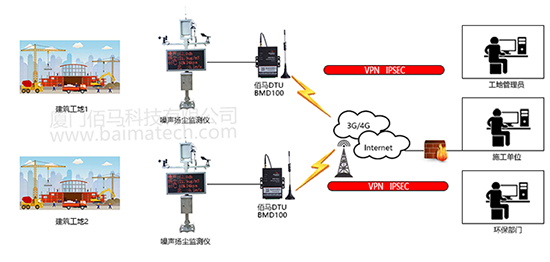

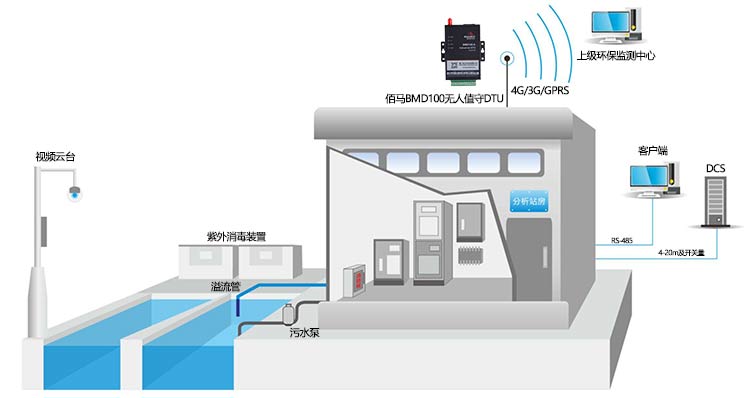

典型應用

BMD200 DTU的典型應用

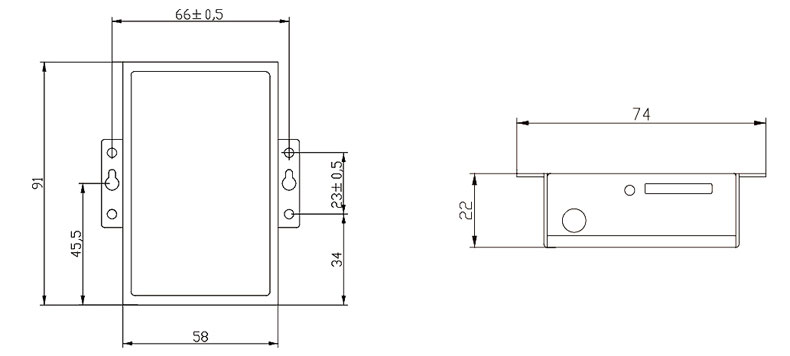

結構尺寸圖

BMD200 DTU的結構尺寸圖

產品選型

選購指南
產品類型	無線參數
BMD200-G GPRS DTU	支持EGSM900/GSM1800MHz 雙頻，可選GSM850/900/1800/1900MHz 四頻支持 GSM phase 2/2+ 支持 GPRS class 10，可選 class 12
BMD200-C CDMA DTU	支持 CDMA2000 1xRTT 800MHz 單頻可選 800/1900MHz 雙頻，450MHz單頻
BMD200-LF LTE/WCDMA DTU	支持 FDD-LTE 2600/2100/1800/900/800MHz，可選700/1700/2100MHz 支持HSPA+/HSDPA/HSUPA/WCDMA/UMTS 900/2100MHz 可選800/850/1900/2100MHz 支持EDGE/GPRS/GSM 850/900/1800/1900MHz 支持GPRS CLASS 10 EDGE CLASS 12
BMD200--A TDD/FDD DTU	支持 TD-LTE 2600/2300MHz 支持 FDD-LTE 2600/2100/1800/900/800MHz 支持TD-SCDMA、WCDMA、EVDO、CDMA、GPRS

規格參數
類別	名稱	規格	說明
接口	工業串口	1路	串口形式：12PIN 工業端子，3.5mm 間距
			串口類型： RS-232/RS-485
			波特率：1200~115200bps
			數據格式：8 位數據位，1 位停止位，無校驗/奇校驗/偶校驗，無流控
	模擬接口（選配）	2路	接口類型：輸入接口
			數據格式：10位AD
			輸入電源：支持4-20mA電流信號輸入
			輸入電壓：可選0-5V電壓信號輸入
	I/O口（選配）	3路	應用模式：可以配置成輸入或輸出I/O口
			通信電平：3.3V
	SIM/UIM卡接口	1個	抽屜式，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護
	天線接口	1個	標準SMA陰頭天線接口，特性阻抗50歐
	指示燈	4個	具有系統、電源、通信、在線四個指示燈
電源	標準電源	DC 12V/0.5A	內置電源反相保護和過壓保護
	供電范圍	DC 5V -- 35V
	通信電流	<85mA (12V)
功耗	通訊狀態	<1W	12V電源，電流<85mA 5V電源，電流<155mA
	待機狀態	<0.4W	12V電源，電流<30mA 5V電源，電流<55mA
	休眠狀態	<0.1W	12V電源，電流<8mA 5V電源，電流<18mA
安全性	鏈路檢測	PPP 層心跳、ICMP 探測、TCP Keepalive 以及應用層心跳等多級鏈路檢測機制維持無線鏈路，并支持?jǐn)嗑€自動重連，保證設備“永久在線”
	內嵌看門狗	支持設備運行自檢技術，支持設備運行故障自恢復
網絡管理	自動拔號	支持設備上電自動撥號
	按需拔號	支持長連接模式，短連接模式，本地數據激活，短信激活，電話激活，定時激活/定時下線
	配置	支持佰馬M2M設備云平臺，遠程配置，支持配置工具本地串口配置，支持短信配置
	升級方式	利用本地串口或遠程方式進行軟件升級
	日志功能	支持本地或遠程查看輸出日志，方便工程人員查看設備運行狀態
	集中管理	支持佰馬M2M設備云平臺，對分布各地的通信終端進行遠程集中管理
	配置備份	支持配置文件的導入和導出
防護等級	IP30	金屬外殼和系統安全隔離，適合工控現場應用
適用環境	工作溫度范圍	零下35oC -- 75oC
	存儲溫度范圍	零下40oC -- 80oC
	相對濕度范圍	95%無凝結
物理特性	安裝方式	掛耳式
	外形尺寸	91x58.5x22	不包括天線和安裝件
	重量（克）	208
