工業5G網關BMG500

系列型號：BMG500

佰馬BMG500工業物聯網網關，歐盟CE認證，基于Linux系統，集成Python開發環境和C語言開發環境，支持MQTT。集數據智能采集、多種協議轉換、智能網關、5G/4G全網通無線通信、數據處理轉發、虛擬專網、本地存儲、WIFI覆蓋等功能于一體。

樣機申請

產品介紹
產品選型
訂購方式
相關下載
相關方案
幫助文檔

BMG500，智慧物聯的橋梁

BMG500工業物聯智能網關，集數據采集、多種協議轉換、智能網關、5G/4G無線通信、數據處理轉發、虛擬專網、本地存儲、WIFI覆蓋等功能于一體。

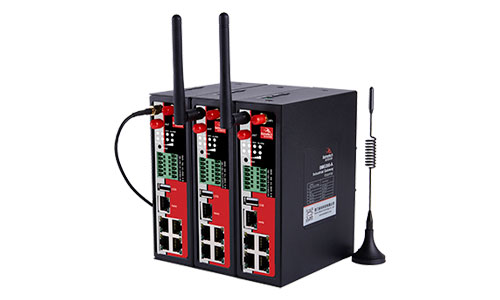

工業物聯網網關

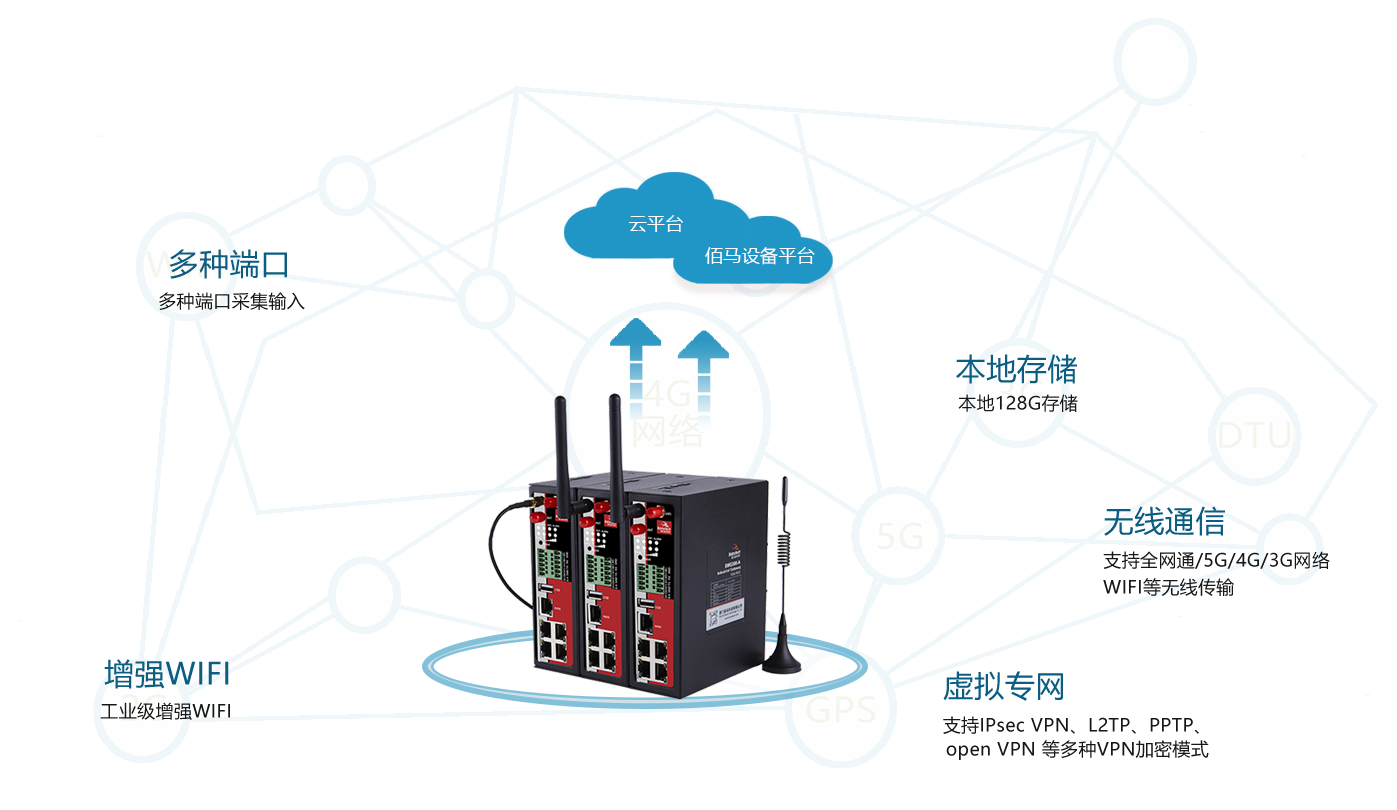

工業5G網關的7大功能

集數據智能采集、多種協議轉換、支持物聯網平臺MQTT協議,智能網關、5G/4G全網通無線通信、數據處理轉發、虛擬專網、本地存儲等功能于一體，在監測設備與IT系統之間搭建通用的、智能的物聯網通道。

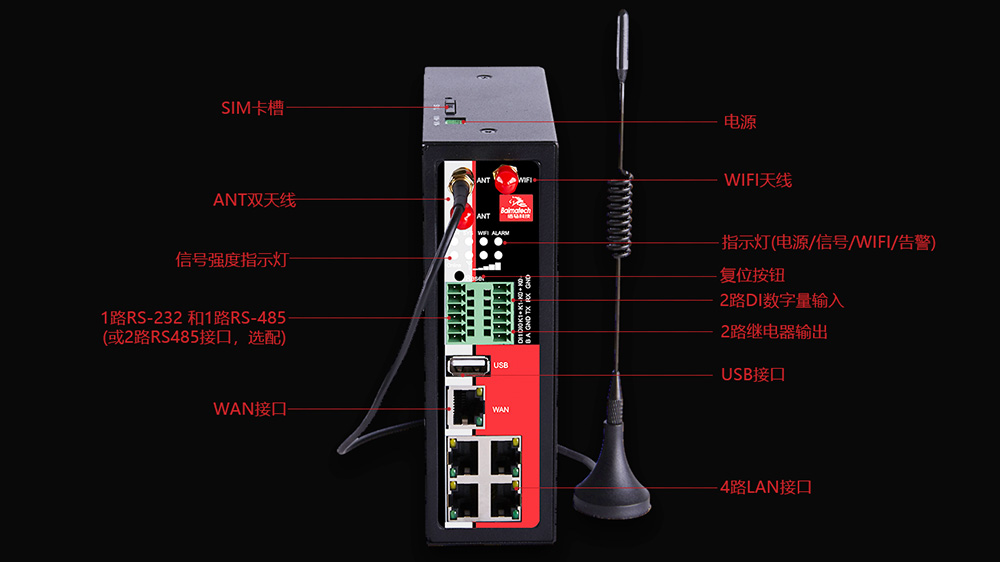

工業網關

接口多，類型豐富，方便鏈接各種設備

標配4組LAN口、1組WAN口、1組USB接口；具有2路RS485（或1路RS-232 和1路RS-485），契合現場各種端口設備組網需要。

2組DI數字量輸入，方便聯接現場智能設備，監測設備狀態；2組繼電器輸出，方便控制前端設備；

根據項目需要，WAN口可自定義成LAN口，使BMG500輕松擴充為5個LAN口，項目組網應用更靈活。


內置多種通用協議

國際標準協議包括：MQTT、OPC、Modbus、IEC60870-101/102/103/104、DNP3、DLT645、BACnet、jsons等，

不斷擴充的協議庫可使更多的設備輕松接入

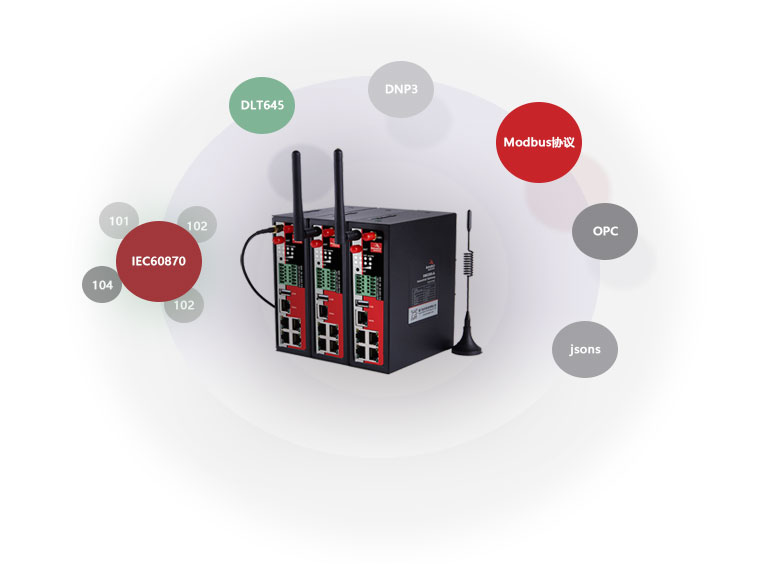

工業網關支持協議

私有協議二次開發

具有多品牌PLC，DCS、智能儀表，智能設備等廠商的私有協議，方便客戶根據具體項目需求對接個各種設備。

工業網關支持二次開發

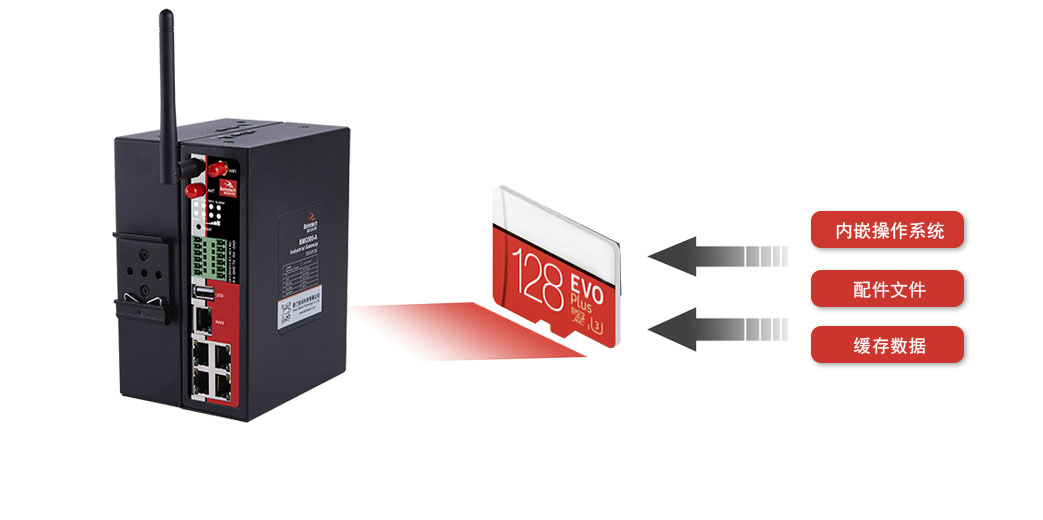

128M內存，海量存儲

外接大容量存儲卡，容量達128M，海量空間?？稍诒緳C(jī)循環存儲監測數據，掉電不丟失。

工業網關支持128G內存

通信可靠，多重技術保障“永遠在線”

● 具有軟件看門狗與硬件看門狗技術，設備自動監測工作狀態，當M2M設備偶發異常時，智能進行軟件喚醒或硬件斷電重啟，將整個設備復位，確保設備實時正常運行。

● 支持PPP層心跳、ICMP探測、TCP Keepalive以及應用層心跳等多級鏈路檢測機制，自動恢復網絡故障，維持無線連接“永久在線”。

● 5G/4G/3G網絡與寬帶撥號互為備份，保證設備永久聯網，是金融稅控組網應用理想之選。

工業網關看門狗設計

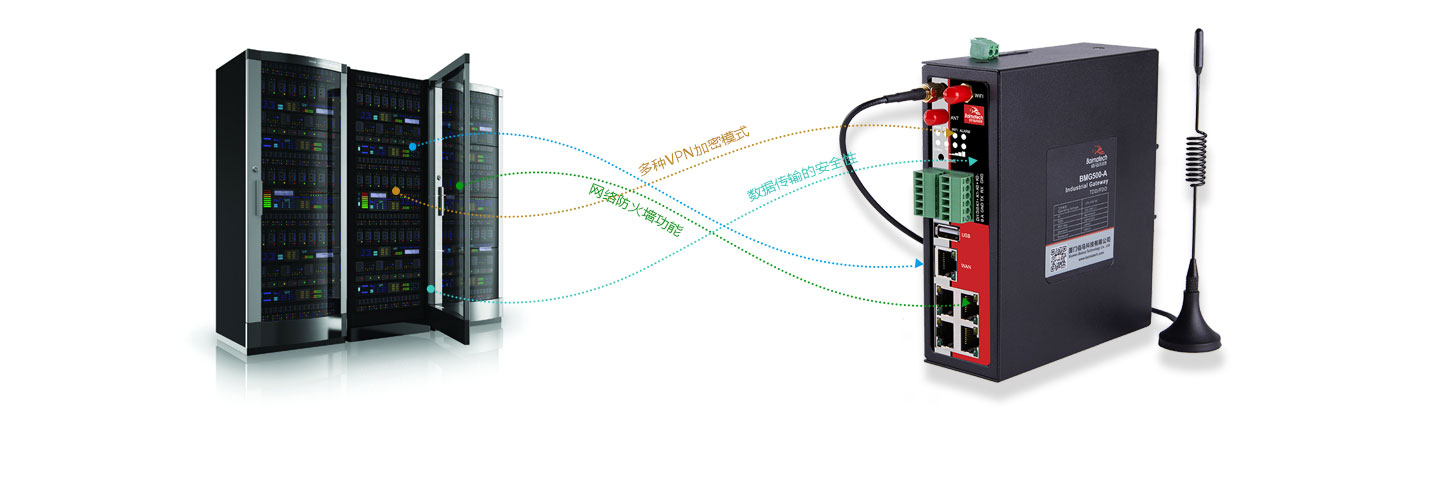

VPN專網，金融級數據安全保障

產品支持IPsec VPN、L2TP、PPTP、open VPN 等多種VPN加密模式；

支持SPI 全狀態檢測、Secure Shell（SSH）等網絡防火墻功能；

支持多級用戶權限，確保管理安全。

廣泛適用于稅控，金融、公安等數據安全要求高的行業

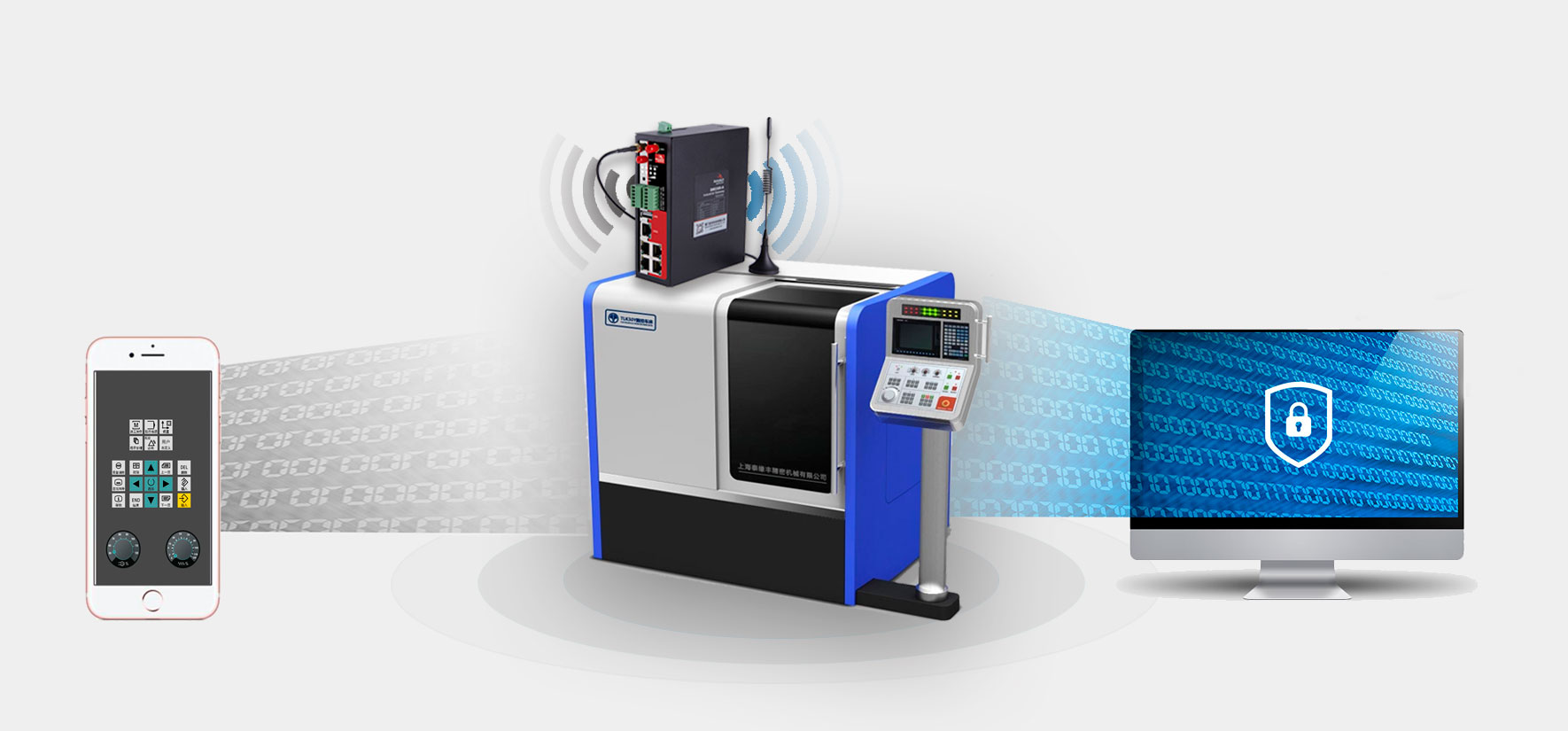

工業網關的VPN功能

5G/4G轉WIFI，方便現場設備快速組網與管理

WIFI速率：150MBPS ，WIFI類型：IEEE 802.11b/g/n，多個設備同時WIFI連接。

現場管理人員通過手機或平板等（兼容安卓，IOS、win10操作系統），即可在本地配置和管理WIFI接入的前端設備，方便快捷。

工業網關的WIFI應用

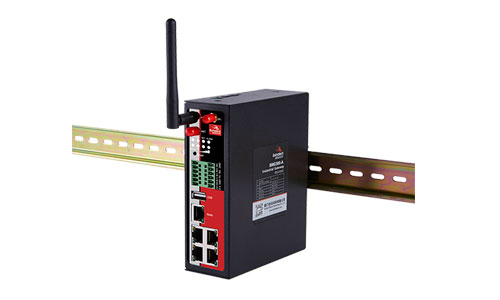

DIN導軌，易安裝

國際標準導軌（35mm寬度），可方便地卡在導軌上而無需用螺絲固定，安裝與維護拆卸便利。

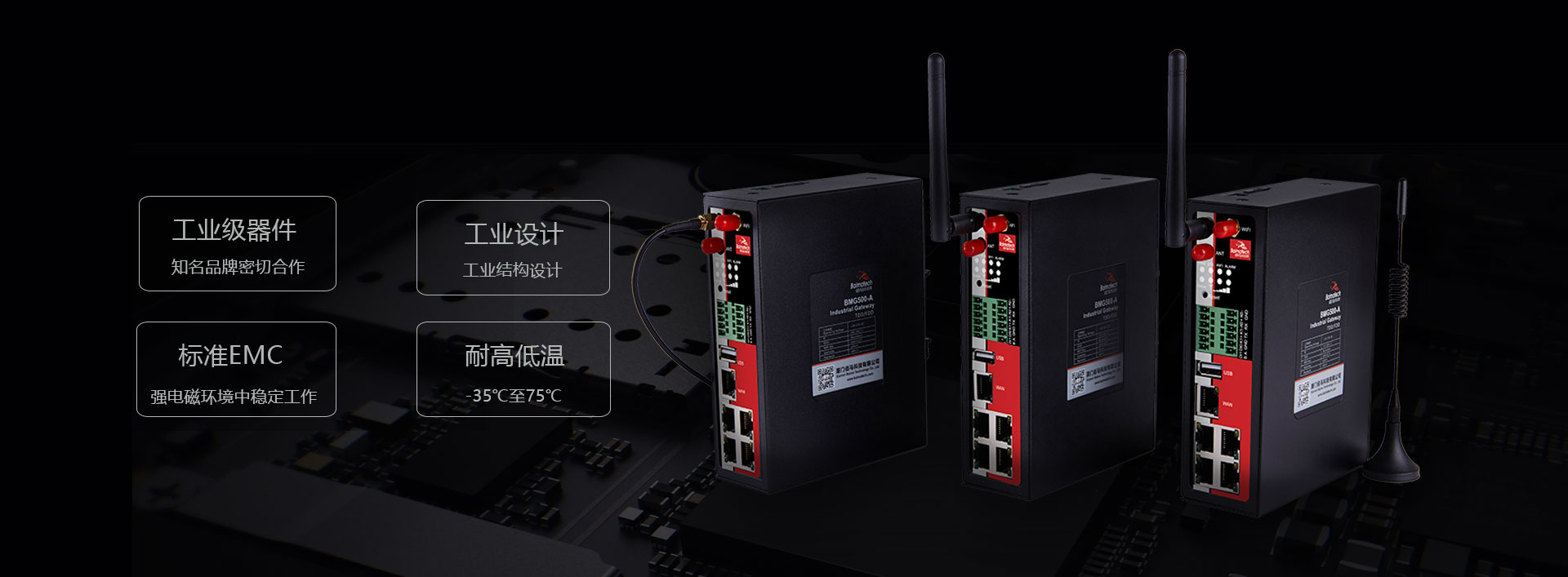

工業級設計及應用，惡劣環境下穩定運行

全部器件按工業級標準選型，與Freescale，NXP等知名品牌密切合作。

加厚金屬外殼，堅固耐用。外殼和系統安全隔離，工控場合安全優勢明顯。

耐高低溫（-35℃至75℃），寬壓（5V-35V），專為惡劣環境下穩定運行而設計。

高標準EMC電磁兼容，在強電磁環境中穩定工作,規范的生產工藝與嚴格的品保體系，讓品質超越客戶期待。

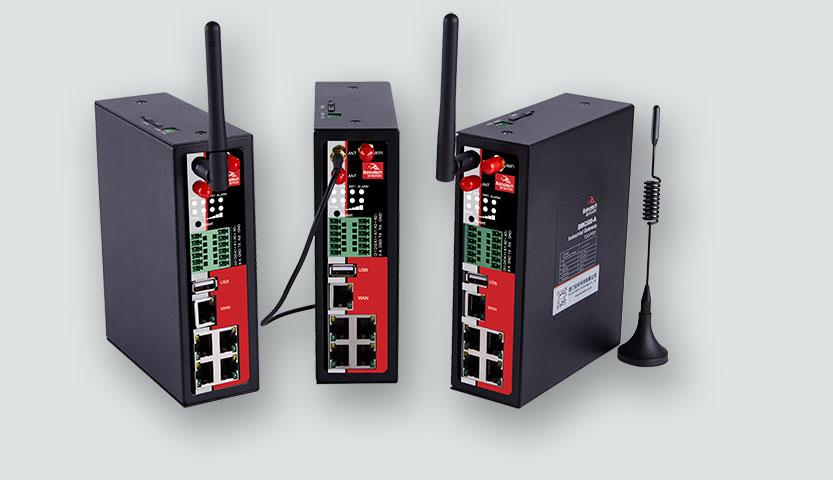

工業網關的工業設計

M2Mcloud，實現巨量M2M終端遠程管控

對遍布各地的M2M設備進行本地集中管理,支持本地配置參數、升級軟件；

利用TCP/IP通道進行遠程配置參數、升級軟件,支持SMS方式參數配置；

設備故障告警，及時排除故障，提升偏遠地區設備在線率；支持SIM卡管理，無需固定IP，極大降低人工成本維護成本自動生成業務統計報表，為運營決策提供有力依據。

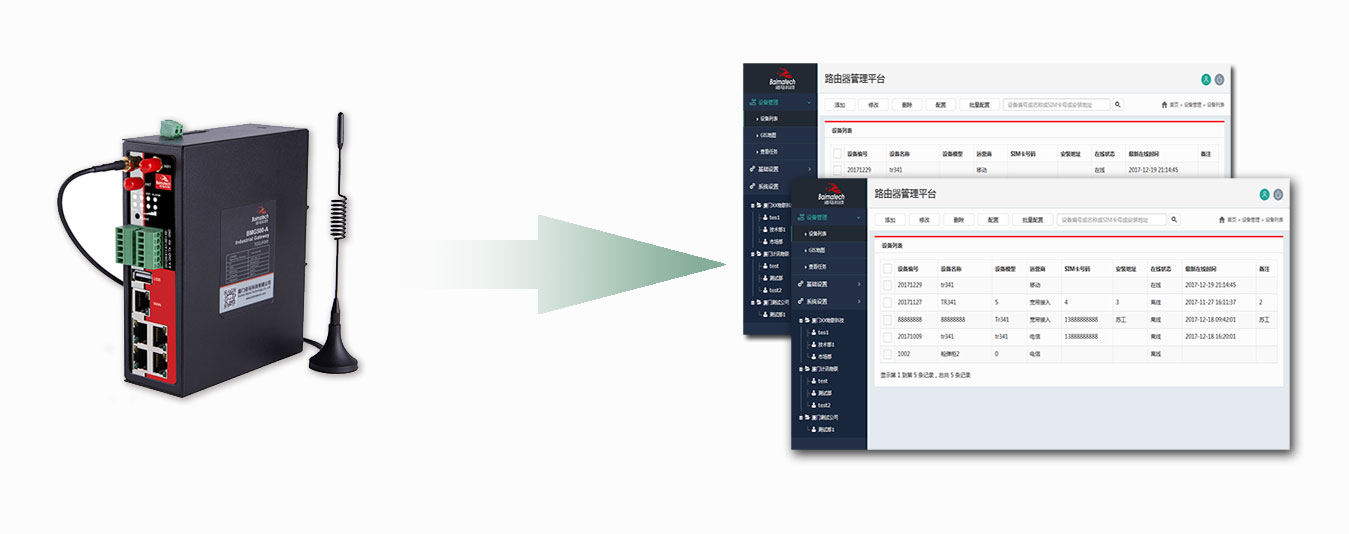

工業網關的管理平臺

典型應用

自助終端組網應用：自助售貨、自助照相、自助快遞柜等；智能充電樁遠程監測應用、移動執法監控、地災監測應用等

工業網關的典型應用

結構尺寸

工業網關的結構尺寸圖

產品選型

選購指南
產品類型	無線參數	VPN	WIFI
BMG500--LF LTE/WCDMA Gateway	支持 FDD-LTE2600/2100/1800/900/800MHz，可選 700/1700/2100MHz 支持 HSPA+/HSDPA/HSUPA/WCDMA/UMTS 900/2100MHz 可選 800/850/1900/2100MHz 支持 EDGE/GPRS/GSM 850/900/1800/1900MHz 支持 GPRS CLASS 10 EDGE CLASS 12	支持	支持
BMG500--A TDD/FDD Gateway	支持 TD-LTE 2600/2300MHz 支持 FDD-LTE2600/2100/1800/900/800MHz 支持 TD-SCDMA、WCDMA、EVDO、CDMA、GPRS	支持	支持

規格參數
類別	名稱	規格	說明
接口	工業串口	2路	串口形式：6PIN 工業端子，3.5mm 間距
			串口類型： 2路RS485（或1路RS-232 和1路RS-485）
			串口參數：1200~115200bps，8 位數據位，1 位停止位，無校驗/奇校驗/偶校驗，無流控
	以太網接口	4個LAN口	10/100M RJ45接口
	以太網接口	1個WAN口	10/100M RJ45接口可復用為L(zhǎng)AN口,自適應
	USB	USB2.0	可接U盤存數據或者可以用于升級
	繼電器(選配)	2路	最大支持5A輸出，控制外設供電
	DI接口	2路	輸入范圍：DC 0~30V，用于檢測外設狀態, 2V以上有效
	wifi接口	標準及頻段	支持IEEE802.11b/g/n標準
		理論帶寬	IEEE802.11b/g：最高速率達54Mbps
		理論帶寬	EEE802.11n：最高速率達300Mbps
		安全加密	支持WEP、WPA、WPA2等多種加密方式
		發射功率	21.5dBm（11g），26dBm（11b）
		接收靈敏度	<-72dBm@54Mpbs
	SIM/UIM卡接口	1個	抽屜式，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護
	天線接口	1個	標準SMA陰頭天線接口，特性阻抗50歐
	指示燈	8個	具有系統、電源、WIFI、在線，報警，信號（三個）八個指示燈,同時 LAN,WAN指示燈集成在RJ45座子上
電源	標準電源	DC 12V/1.5A	內置電源反相保護和過壓保護
	供電范圍	DC 5V -- 35V
	通信電流	<360mA (12V)
功耗	通訊狀態	<4.32W	12V電源，電流<360mA 5V電源，電流<864mA
	待機狀態	<2.64W	12V電源，電流<220mA 5V電源，電流<528mA
	休眠狀態	<0.24W	12V電源，電流<2mA 5V電源，電流<4.8mA
系統	CPU	32位通信處理器	工業級
	FLASH	12MB	可擴展至32MB
	SDRAM	128MB
安全性	鏈路檢測	PPP 層心跳、ICMP 探測、TCP Keepalive 以及應用層心跳等多級鏈路檢測機制維持無線鏈路，并支持?jǐn)嗑€自動重連，保證設備“永久在線”
安全性	內嵌看門狗	支持設備運行自檢技術，支持設備運行故障自恢復
網絡管理	自動拔號	支持設備上電自動撥號
	按需拔號	支持長連接模式，短連接模式
	配置	支持佰馬M2M設備云平臺，遠程配置
	升級方式	利用本地串口或遠程方式進行軟件升級
	日志功能	支持本地或遠程查看輸出日志，方便工程人員查看設備運行狀態
	集中管理	支持佰馬M2M設備云平臺，對分布各地的通信終端進行遠程集中管理
	配置備份	支持配置文件的導入和導出
防護等級	IP30	金屬外殼和系統安全隔離，適合工控現場應用
適用環境	工作溫度范圍	零下35oC -- 75oC
	存儲溫度范圍	零下40oC -- 80oC
	相對濕度范圍	95%無凝結
物理特性	安裝方式	導軌式
	外形尺寸	142x112.5x44	不包括天線和安裝件
	重量（克）	790
