工業級無線路由器的串口通訊如何配置？本文以佰馬工業級無線路由器BMR500為例，介紹無線路由器在4G模式下，下位機通過BMR500的串口如何與服務器進行遠程通訊。

工業級無線路由器串口通訊介紹

串口通信（Serial Communications）是串口按位發送和接收字節，盡管比按字節（byte）的并行通信慢，但是串口可以在使用一根線發送數據的同時用另一根線接收數據。使用簡單并且能夠?qū)崿F(xiàn)遠距離通信。

串口通信最重要的參數是波特率、數據位、停止位和奇偶校驗。對于兩個進行通信的端口，這些參數必須匹配。在串口通信中，常用的接口包括RS-232、RS-422、RS-485、DI、DO、ADC、繼電器開關、格雷碼等。

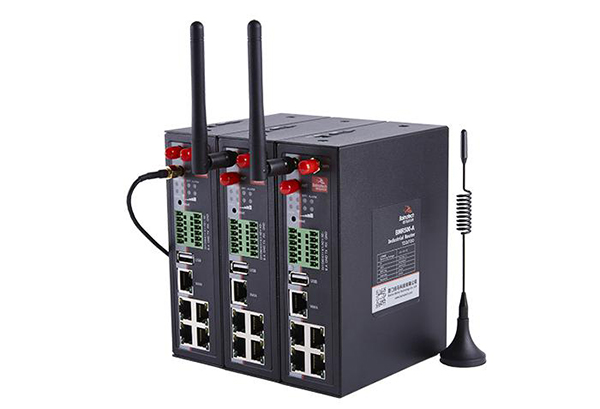

佰馬BMR500，是基于linux系統開發的一款工業級無線路由器，利用全網通/4G/3G/2.5G運營商網絡為用戶提供高速無線網絡。集全網通、高速路由、WIFI覆蓋、本地存儲等旗艦功能于一體，為苛刻的無人值守現場提供永遠在線的通信網絡。通電即可組網，為遍布各地的遠程設備與管理中心之間組建堅強無線通信網絡，方便快捷。被廣泛應用在遠程數據采集、遠程設備監測、遠程控制、遠程報警等領域。在大型設備監測、污染源視頻監控、金融自助、交通卡口抓拍等大數據量遠程傳輸場合應用優勢明顯。

本文以佰馬工業級無線路由器BMR500為例，介紹路由器在4G無線連接上網方式下，下位機通過BMR500的串口和服務器之間的遠程通訊。

1. 登入WEB配置工業級無線路由器

佰馬工業級無線路由器BMR500提供基于Web的管理配置界面。

如您是第一次使用，請按以下默認來配置：

IP地址：192.168.1.1

用戶名：admin

密碼：admin

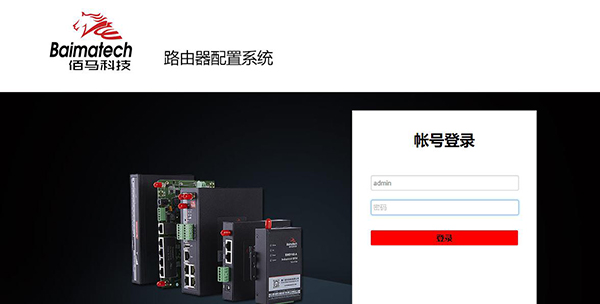

登陸步驟

A.用一根網線將無線路由器的 LAN口與PC的網口連接；

B.在PC上打開瀏覽器，輸入用戶名和密碼，然后按Enter鍵，即可登陸配置界面；

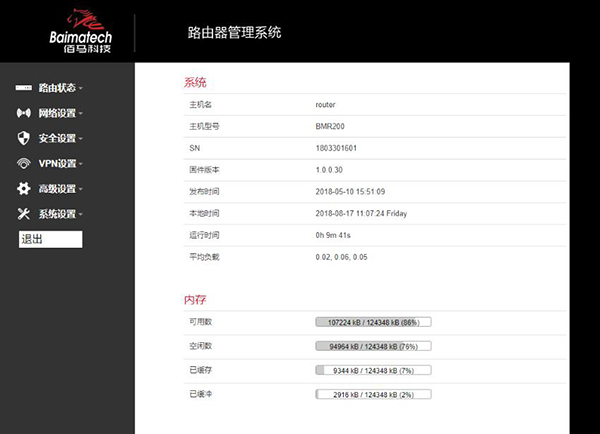

C. 在您成功登錄Web界面之后，您可以對串口通訊進行配置

2.工業級無線路由器的串口通訊配置

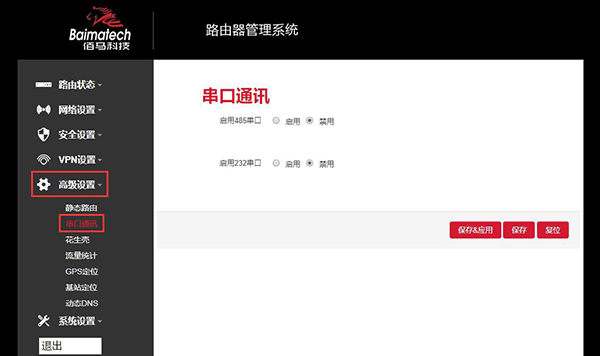

點擊“高級設置”—>選擇“串口通訊”

1)RS485串口通訊

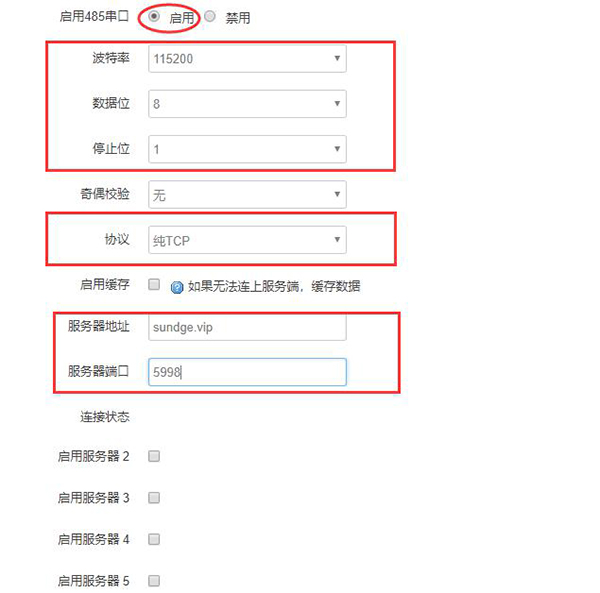

A.設置和下位機相一致的波特率、數據位和停止位；

B.選擇協議類型；

C.輸入服務器地址和端口號。

數據收發

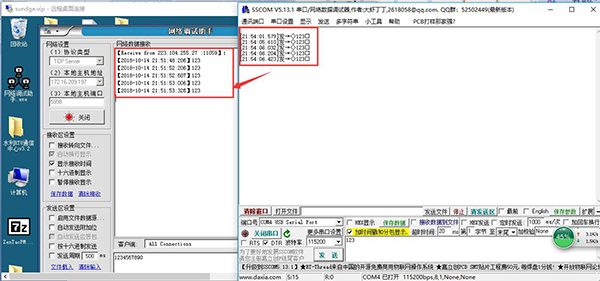

為驗證佰馬工業無線路由器BMR500 和服務器之間使用TCP協議連接是否成功，可在PC和服務器上各自打開網絡調試助手，如下圖所示，服務器收到了PC發送的數據“123”，證明連接已經成功。

2)RS232串口通訊

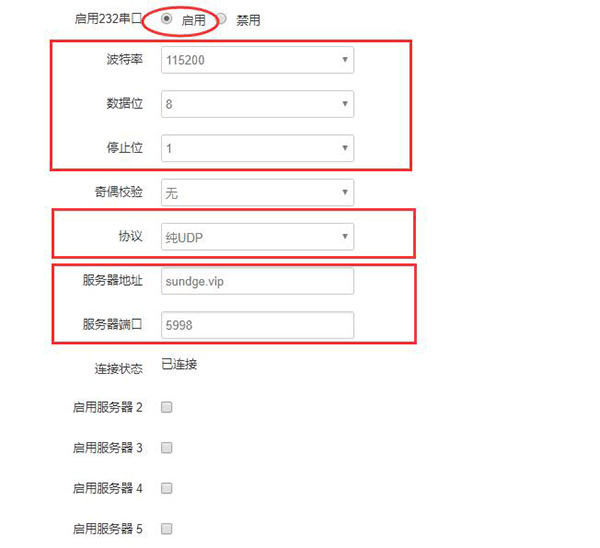

A.設置和下位機相一致的波特率、數據位和停止位；

B.選擇協議類型；

C.輸入服務器地址和端口號。

數據收發

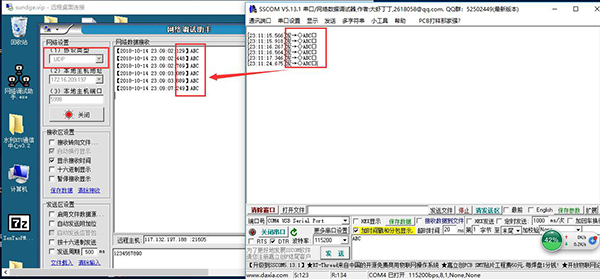

為驗證佰馬工業無線路由器 BMR500 和服務器之間使用UDP協議連接是否成功，可在PC和服務器上各自打開網絡調試助手，如下圖所示，服務器收到了PC發送的數據“ABC”，證明連接已經成功。
