一、IP網絡防水音柱產品簡介

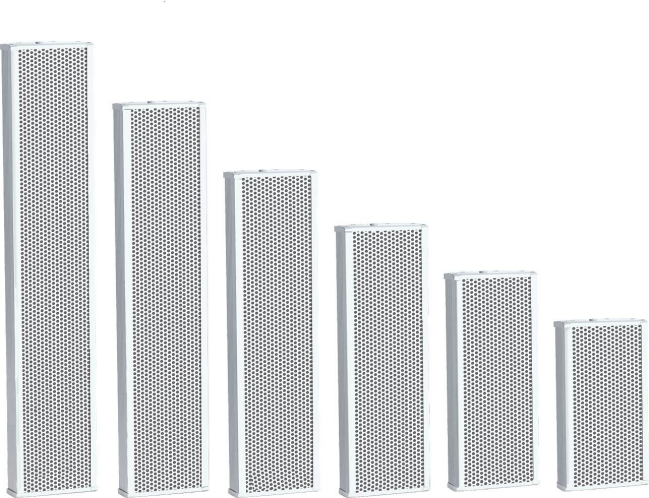

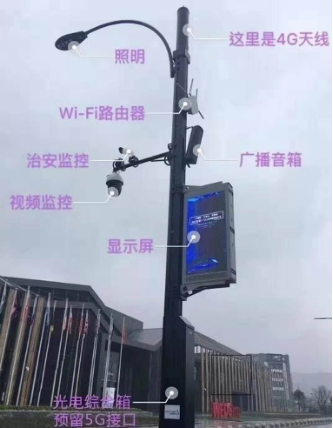

BMS-DG-GB系列音柱，是一款專用于智慧路燈桿、多功能桿、桿塔等室外應用的一體化壁掛式網絡音頻解碼音柱，具有數字解碼終端與防水音柱一體化功能。

● 專業室外一體化壁掛式網絡音頻解碼音柱，內置網絡解碼模塊、數字立體聲定阻功率放大器和揚聲器；

● 可作室內、外使用，直接接入網絡即可使用，每個音柱可作為一個獨立的分區，適合智慧市政、智慧公園、智慧社區、智慧園區、智慧街區、智慧校園等處；

● 一體化壁掛式設計，鑄鋁音柱，精致美觀，工藝考究，做工精湛；

● 集IP網絡音頻解碼、功放、音箱于一體，音頻采用硬解碼形式，集成IP網絡硬件解碼模塊，可接收來自服務器遠程傳送的音樂進行實時播放，同時能接收單向廣播呼叫功能；

● 采用高速工業級雙核(ARM+DSP)芯片，啟動時間≤1秒；

● 內置功率放大器，音質達到CD級；

● 具有1路RJ45 10/100M網絡接口，直接接入網絡即可使用；

● 能通過IP網絡廣播軟件對音量進行遠程任意調節；

● 內置4.5寸全頻防水喇叭*4+2寸高音號角單元；

● 有以太網口的地方即可接入，支持跨網段和跨路由。

二、IP網絡防水音柱技術參數

網絡接口：標準RJ45 10M/100M網口（1個）

支持協議：TCP/IP,UDP,ARP組播,支持跨網關跨路由配置.

音頻格式：PCM（無壓縮格式）,MP3(8-128KBPS),OGG

待機：無信號2分鐘自動待機，待機功率小于5W

斷電斷網重啟恢復時間：小于1秒

網絡延時：文件播放：小于50ms, 實時講話：小于150ms

傳輸速率：10/100Mbps

音頻模式：網絡數據包， CD音質

頻率響應：20Hz～16KHz

諧波失真≤0.3%

信噪比＞75dB

工作溫度：-20℃～+60℃

工作濕度：10%～90%

功耗：60W

輸入電源：AC220

音柱尺寸：100×613×152mm

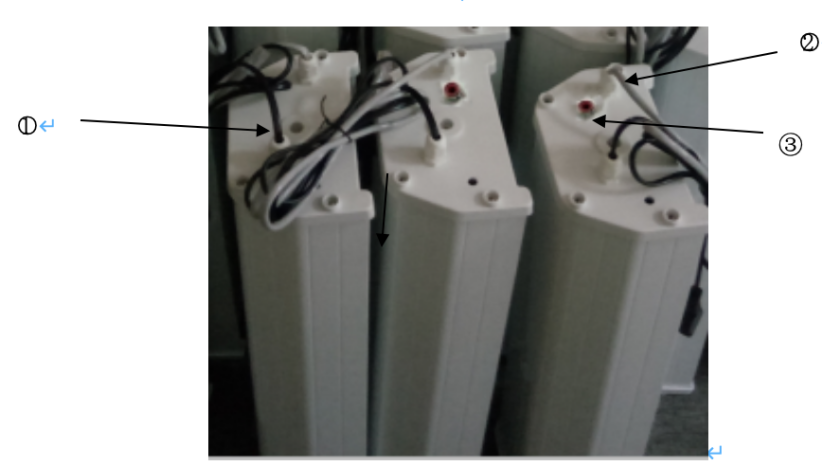

三、IP網絡防水音柱接口介紹

1、電源：AC220V±10%；

2、網絡接口：連接以太網網絡接口；

3、信號輸入：本地音頻信號輸入接口；

四、IP網絡防水音柱安裝須知

本手冊所示安全說明和警告是為了防止因操作不當而引起的人員傷害及財產損失。請?jiān)谑褂帽井a(chǎn)品前詳讀本手冊，務必明白各種安全符號及警告示意，以便知曉潛在危險。

安裝本產品時，請注意：

1、使用本產品所規定之電壓，如使用較高電壓可能會引起觸電或火災。

2、絕對不可修剪、扭曲、破損或更換音柱內電線。

3、嚴禁在發熱物體附近使用本產品，嚴禁將重物、包括音柱本身置于機身電線上，以免引發觸電或火災。

4、絕對不可濕手插、拔電源插頭，以免被電擊傷或燒壞音柱。

5、在拔出插頭時，確保用手握住插頭往外拔，而不是拉電線。使用有破損電線的音柱可能會引發火災或電擊。

6、移動音柱時，請將電源插頭事先撥出。若將音柱與電源插頭一起搬動可能會引發火災或電擊。

7、嚴禁在不穩定處安裝或架設本產品，確保音柱安裝穩定牢固。

8、不可將音柱的通風口或漏水孔蓋住，否則會導致音柱內部過熱而發生火災。

9、避免將本產品安裝在灰塵多、有黑煙或蒸汽處，以防引發火災或電擊。

10、開機前將音量調至最低，開機時的高音量可能造成聽力受損、喇叭損壞。

11、請勿在聲音扭曲時延長使用音柱。這是故障跡象，易導致音柱過熱而引發火災。

12、如在使用中發現下述任何不正常狀況，請立即將電源關閉，拔出電源插頭，迅速與廠家聯絡。請勿繼續使用本產品，以免引起火災或電擊。

● 音柱冒煙或發出奇怪味道。

● 有金屬物落入音柱內。

● 音柱掉落或機殼破損。

● 電線破損（電線芯暴露，斷線等）。

● 發現故障（無響聲或噪聲等）。

五、IP網絡防水音柱安裝說明

5.1 安裝調試步驟

第一步：從包裝盒里取出音柱終端，并檢查運輸過程中是否損壞。

第二步：給音柱主機終端通電，并觀察工作是否正常，各個狀態是否正常。

第三步：?jiǎn)?dòng)音柱終端配置程序配置終端地址信息（終端IP地址、子網掩碼、網關及服務器地址等）。配置方法參照下面的“5.2 終端IP地址配置”

第四步：將音柱終端連接上網絡，并保持和服務器的通訊良好。

第五步：通過服務器對該終端廣播一段音頻文件。仔細收聽聲音是否正常，如果不正常，則返回第四步檢查。

第六步：切斷音柱終端的電源。

第七步：拔下音柱終端的各種連接線纜。

第八步：將音柱終端安裝到可用環境，并連接好各種線纜。

第九步：重新測試音柱終端，觀察是否可以正常工作。

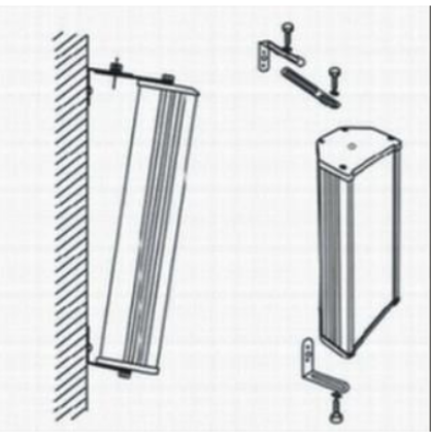

第十步:IP網絡防水音柱安裝圖（如下）。

5.2終端IP地址配置

1、把音柱終端和配置計算機接入同一個局域網，或者用網線把音柱終端和配置計算機直連起來（保證安裝有配置程序的計算機和主機終端處于同一網段）。

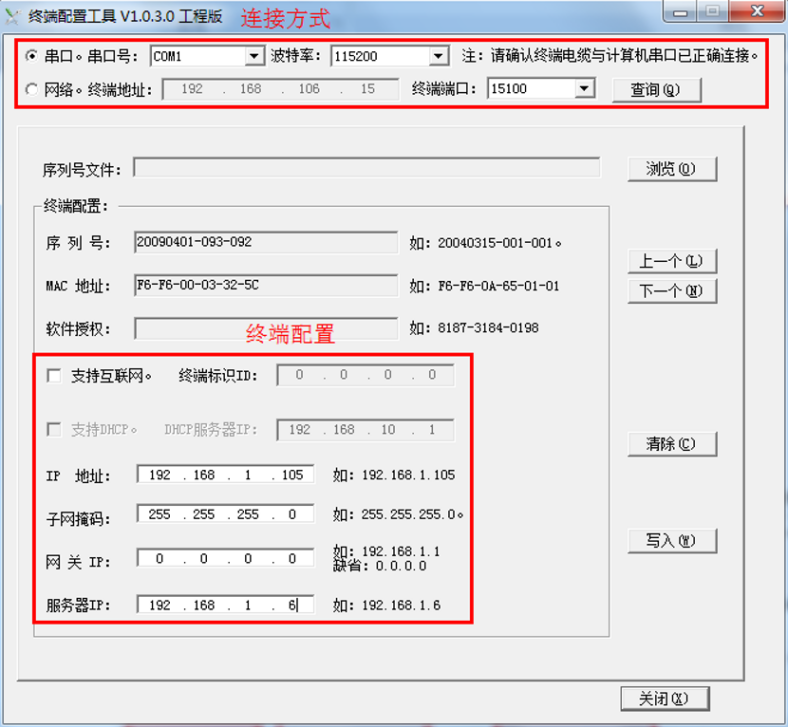

2、點擊配置計算機“開始—程序—IP網絡廣播—終端配置程序(New)”菜單，打開終端配置程序，如下圖：

3、連接方式選擇“網絡。終端地址”，在地址輸入欄輸入終端對應的地址，發送端口選擇“5001”（如下圖），點擊“查詢”查詢終端的配置信息。

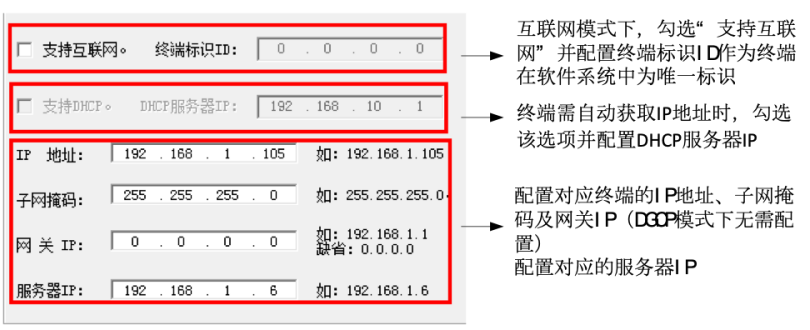

4、在終端配置欄輸入需要配置的參數（如下圖），點擊“寫入”，此時完成配置。

5、重啟終端，在連接方式的地址輸入欄內輸入剛才配置的IP地址，點擊“查詢”，確認地址是否正確寫入。

注意：用網絡方式配置IP地址，必須保證配置的計算機有一個相同網段的IP地址。

六、常見故障與維護

6.1網絡連接狀態未連通現象

● 通過服務器“終端狀態”查看IP音柱網絡連接是否正常；

● 檢查IP音柱IP地址是否正確，通過終端配置線連接查看；

● 接上IP音柱的網線，在服務器上“ping”終端的IP地址（點擊“開始—運行”，輸入“ping＋空格＋終端IP地址”），如不通檢查網絡，連通則進行下一步；

● 檢查IP音柱供電，音柱額定輸入電壓為AC220V±10%；

● 與處于正常狀態的IP音柱互換，判斷是不是IP音柱自身的故障。

6.2播放MP3時沒有聲音

● 檢查IP音柱的供電電壓是否正常（電壓的正常范圍為AC220V±10％）；

● 檢查網絡連接是否正常；

● 換一臺已經測試聲音正常的IP音柱，判斷是不是IP音柱自身的故障。

6.3播放時聲音斷續

● 檢查IP音柱的供電電壓是否正常（電壓的正常范圍為AC220V±10％）；

● 檢查網絡是否有“丟包”現象（點擊“開始—運行”，ping此終端的IP地址，檢查網絡是否通暢）；

● 網線拉扯距離太遠超出有效距離（超五類網線有效距離一般為80米內）；

● 換一臺已經測試有聲音的IP音柱，判斷是不是音柱自身的故障；

● 查看所有IP音柱的IP地址，是否有其他IP音柱的IP地址與之重復，發生了沖突（每個終端的IP地址不能重復）。
